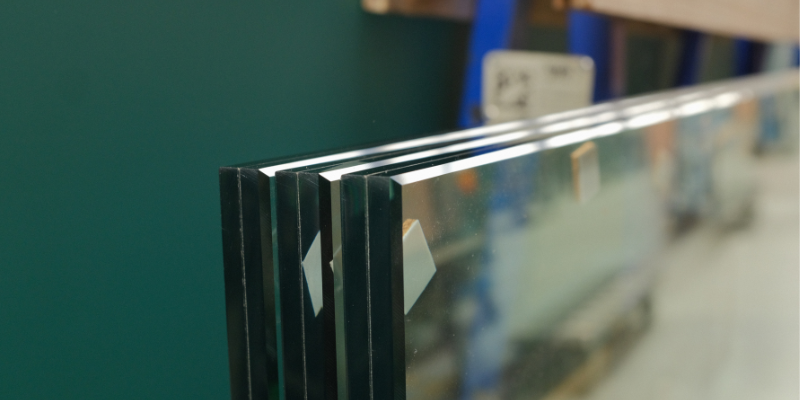

Wat is gelaagd veiligheidsglas?

Gelaagd veiligheidsglas bestaat uit minstens twee glasplaten die met één of meerdere sterke tussenlagen aan elkaar verbonden zijn. Breekt het glas, dan blijven de glasscherven aan die folie kleven. Hierdoor blijft de ruit grotendeels samen en wordt zowel het risico op snijwonden als op doorvallen beperkt.

Dat maakt gelaagd glas een belangrijke keuze voor ramen tot op de vloer, balustrades, dakbeglazing en andere plaatsen waar glas na een breuk niet zomaar mag verdwijnen.

Je komt daarbij codes tegen zoals 33.1, 33.2 of 44.2. Voor wie niet dagelijks met glas werkt, zeggen die cijfers weinig. Toch vertellen ze precies hoe het glas is opgebouwd.

In deze blog leggen we uit hoe gelaagd veiligheidsglas werkt, wat die codes betekenen en wanneer je het gebruikt.

Wat is gelaagd veiligheidsglas precies?

Gelaagd glas bestaat uit minstens twee glasplaten die over vrijwel hun volledige oppervlak aan elkaar verbonden zijn door een tussenlaag. Voor veiligheidsglas wordt meestal PVB, of polyvinylbutyral, gebruikt. Dat is een sterke kunststof folie die tussen de glasplaten zit.

Volgens Technische Voorlichting 214 – Glas en glasproducten, functies van beglazing van Buildwise, blijven bij glasbreuk de scherven aan deze tussenlaag kleven. Daardoor gedraagt een gebroken gelaagde ruit zich heel anders dan gewoon floatglas.

Je kunt het vergelijken met een gebarsten autoruit: er kunnen heel wat breuklijnen zichtbaar zijn, maar de glasdelen blijven grotendeels bij elkaar.

Bekijk hier de verschillende soorten gelaagd glas op maat.

Hoe is gelaagd veiligheidsglas opgebouwd?

Een eenvoudige gelaagde ruit bestaat uit:

1. een eerste glasplaat
2. één of meerdere tussenfolies
3. een tweede glasplaat

De glasplaten en folies worden tijdens het productieproces onder invloed van druk en warmte duurzaam met elkaar verbonden.

De dikte van de glasplaten en het aantal folies kunnen variëren. Daardoor bestaan er verschillende samenstellingen voor verschillende toepassingen.

Wat betekenen 33.1, 33.2 en 44.2 bij gelaagd glas?

De code van gelaagd glas vertelt hoe de ruit is opgebouwd.

Neem bijvoorbeeld 33.2:

• de eerste 3 staat voor een glasplaat van 3 mm
• de tweede 3 staat voor nog een glasplaat van 3 mm
• de 2 na de punt geeft het aantal PVB-folies aan

Een standaard PVB-folie is ongeveer 0,38 mm dik.

Een ruit 33.2 bestaat dus uit:

3 mm glas + 2 PVB-folies + 3 mm glas

De totale nominale dikte ligt daardoor rond 6,76 mm.

Meer folies of dikkere glasbladen betekenen echter niet automatisch dat een samenstelling voor iedere toepassing geschikt is. De juiste glasdikte moet worden afgestemd op de afmetingen, ondersteuning, belasting en veiligheidsvereisten van het project.

Meer daarover lees je in onze blog Hoe dik moet glas zijn? Richtlijnen per toepassing.

Waarom is gelaagd glas veiligheidsglas?

Het belangrijkste voordeel is dat de glasdelen na breuk aan de folie blijven kleven. Bij gewoon floatglas kunnen grote scherven loskomen en vallen. Bij gelaagd glas houdt de tussenlaag een groot deel van de gebroken ruit bijeen.

Dat biedt twee belangrijke vormen van bescherming:

• minder risico op verwondingen door loskomende glasscherven
• meer bescherming tegen vallen door de ontstane opening

Daar zit meteen een belangrijk verschil met gehard veiligheidsglas.

Wat is het verschil tussen gelaagd en gehard veiligheidsglas?

Gehard en gelaagd glas worden allebei veiligheidsglas genoemd, maar hun werking is fundamenteel verschillend.

Gehard glas krijgt een thermische behandeling. Het wordt daardoor sterker en valt bij breuk uiteen in kleine glasfragmenten.

Gelaagd glas bestaat uit meerdere glasplaten met een tussenfolie. Bij breuk blijven de scherven aan de folie hangen.

Wil je beide glassoorten uitgebreider vergelijken? Lees dan Wat is veiligheidsglas? Het verschil tussen gehard en gelaagd glas.

Je kunt ook onze aparte uitleg over gehard veiligheidsglas raadplegen. Of overweeg mogelijk het gebruik van gelaagd gehard glas, dat het beste van beide werelden combineert.

Wanneer is gelaagd veiligheidsglas nodig?

De glaskeuze hangt altijd af van de concrete toepassing. In België speelt daarbij onder meer de norm NBN S 23-002 een belangrijke rol.

Een cruciaal onderscheid is de aanwezigheid van doorvalgevaar. Staat een glaspartij laag en bevindt zich achter de ruit een aanzienlijke valhoogte, dan is het niet voldoende dat het glas bij breuk alleen kleine stukjes vormt. Er moet ook worden voorkomen dat iemand door de vrijgekomen opening valt.

In de technische documentatie rond NBN S 23-002 wordt voor een verticale wand met een valhoogte van meer dan 1,5 meter en een lage glasvoet bijvoorbeeld 1B1-gelaagd glas beschreven, opgebouwd uit twee glasbladen en minstens twee PVB-folies, met 33.2 als minimale samenstelling in die situatie.

Welke samenstelling daadwerkelijk nodig is, blijft afhankelijk van het project.

Meer uitleg over de Belgische voorschriften vind je in onze blog over NBN S 23-002 en veiligheidsglas. Voor actuele technische informatie kun je daarnaast terecht bij Buildwise en het Belgische Bureau voor Normalisatie NBN.

Waar wordt gelaagd veiligheidsglas gebruikt?

Ramen tot op de vloer

Bij kamerhoge ramen zit de onderzijde van het glas vaak dicht bij de vloer. Daardoor kunnen personen rechtstreeks tegen de ruit terechtkomen.

Wanneer daarnaast een relevant hoogteverschil aanwezig is, wordt doorvalveiligheid belangrijk. Een geschikte gelaagde beglazing kan dan nodig zijn. Let daarbij niet alleen op het glastype. Ook afmetingen, bevestiging en constructie spelen een rol.

Balustrades

Een glazen balustrade moet ook na glasbreuk bescherming blijven bieden. Alleen gehard glas is daarvoor niet voldoende, omdat een volledig geharde ruit bij breuk uiteenvalt en de opening vrij kan komen.

Voor balustrades wordt daarom met gelaagde veiligheidsbeglazing gewerkt. Afhankelijk van het systeem kan ook een combinatie van gelaagd en gehard glas nodig zijn.

Glashandel.be biedt hiervoor onder andere DG41 gelaagd glas en gelaagd-gehard glas.

Wat is DG41 gelaagd glas?

DG41 gelaagd glas is gelaagd veiligheidsglas waarvan de glasbladen verbonden zijn met een Saflex DG41 folie in plaats van een gewone PVB folie. Die tussenlaag is veel stijver. Breekt het glas, dan blijven de scherven niet alleen aan de folie kleven, het paneel blijft ook grotendeels in vorm en biedt nog weerstand. Bovendien is DG41 folie waterbestendig en daardoor nauwelijks gevoelig voor delaminatie wanneer de glasrand bloot staat aan regen of vocht. Bij buitentoepassingen hoef je de bovenzijde van het glas dus niet af te dekken met een U-profiel.

Die combinatie maakt DG41 gelaagd glas bij uitstek geschikt voor glazen balustrades op terrassen, balkons en trappen. Het glas zit onderaan geklemd, de bovenrand blijft vrij en strak afgewerkt, en bij breuk blijft de borstwering zo goed mogelijk overeind tot het paneel vervangen wordt.

Dakbeglazing

Ook bij glas boven personen moet rekening worden gehouden met wat er na glasbreuk gebeurt.

Voor bijvoorbeeld Velux vervangglas voor dakramen wordt meestal gelaagd 33.2 veiligheidsglas voorzien. Bij isolerende beglazing bevindt het gelaagde blad zich aan de binnenzijde, zodat glas bij breuk niet zomaar naar beneden kan vallen.

Glazen deuren en wanden

Ook in deuren en glazen scheidingswanden kan gelaagd glas worden toegepast. Welke samenstelling nodig is, hangt onder andere af van de oppervlakte, positie van het glas, functie van de deur en mogelijke impact door personen. In bepaalde situaties kan zowel gehard als gelaagd veiligheidsglas voldoen. Bij doorvalgevaar kan die keuze echter niet vrij gemaakt worden.

Helpt gelaagd glas ook tegen inbraak?

Ja, maar niet ieder gelaagd glas biedt automatisch dezelfde inbraakweerstand.

De tussenfolie maakt het moeilijker om na glasbreuk snel een opening te creëren. Naarmate de opbouw sterker wordt, kan de weerstand tegen vandalisme en inbraak toenemen. 2 zijden gelaagd glas kan dus dienen als basis voor beveiliging tegen vandalisme en inbraak. Voor hogere beschermingsniveaus worden sterkere of meervoudig gelaagde samenstellingen gebruikt.

Daarbij geldt een belangrijke nuance: inbraakwerend glas werkt alleen goed wanneer ook het raamprofiel en de bevestiging voldoende weerstand bieden. Een sterke ruit in een zwak kader lost weinig op. Voor specifieke inbraakwerende toepassingen moet je daarom altijd naar de classificatie van het volledige systeem kijken.

Is gelaagd glas ook geluidswerend?

Gelaagd glas kan ook akoestische voordelen bieden.

De tussenlaag tussen de glasplaten dempt trillingen. Daardoor kan gelaagd glas bepaalde frequenties beter verzwakken dan een enkel glasblad met een vergelijkbare massa.

Voor projecten waar geluid een belangrijke rol speelt, bestaan speciale akoestische tussenfolies. Glashandel.be biedt daarom ook gelaagd geluidswerend glas.

Het is wel belangrijk om de volledige glassamenstelling te bekijken. Goede geluidsisolatie hangt niet uitsluitend af van het feit dat een ruit gelaagd is, maar ook van glasdiktes, asymmetrie, eventuele spouw en type folie.

Wat is gelaagd-gehard glas?

Soms heb je zowel de eigenschappen van gelaagd als van gehard glas nodig.

Bij gelaagd-gehard glas worden thermisch geharde glasbladen met een tussenfolie aan elkaar verbonden.

Deze combinatie wordt gebruikt bij toepassingen waarbij het glas zwaarder wordt belast én er hoge veiligheidseisen gelden. Denk bijvoorbeeld aan bepaalde balustrades en constructieve glastoepassingen.

Bekijk hiervoor gelaagd-gehard glas op maat.

Is gelaagd glas hetzelfde als dubbel glas?

Nee. Dat is een veelvoorkomende verwarring. Gelaagd glas bestaat uit glasplaten die rechtstreeks met een folie aan elkaar verbonden zijn. Dubbel glas bestaat uit twee glasbladen met daartussen een afgesloten spouw.

De twee technieken kunnen wel gecombineerd worden. Een isolerende beglazing kan bijvoorbeeld bestaan uit:

4 / 15 / 33.2

Dat betekent:

• 4 mm buitenblad
• 15 mm spouw
• 33.2 gelaagd binnenblad

Op die manier kun je thermische isolatie combineren met veiligheid. Ook hoogrendementsglas kan dus éénzijdig of tweezijdig gelaagd worden uitgevoerd. In dit artikel lees je meer over de verschillende glassamenstellingen en gebruikelijke notaties.

Gelaagd veiligheidsglas op maat bestellen

Bij Glashandel.be kun je verschillende soorten gelaagd veiligheidsglas op maat bestellen.

Het assortiment omvat onder andere:

• helder gelaagd glas
• mat gelaagd glas
• geluidswerend gelaagd glas
• DG41
• gelaagd-gehard glas

Bekijk en configureer gelaagd glas op maat →

Veelgestelde vragen over gelaagd veiligheidsglas

Alles inklappen | Alles uitklappen

Wat is gelaagd glas?

Gelaagd glas bestaat uit twee of meer glasplaten met daartussen een transparante folie. Bij breuk blijven de glasscherven aan de folie kleven, wat verwondingen of doorval waardoor verwondingen of doorval vermeden kunnen worden.

Hoe dik moet gelaagd glas zijn?

De dikte hangt af van de toepassing, maar gangbare diktes zijn 33.2 (6,4 mm) of 44.2 (8,8 mm). Andere factoren zijn de grootte van het glas, de winddrukbelasting en de locatie, bijvoorbeeld aan de kust.

Wanneer is gelaagd glas verplicht?

Gelaagd glas is verplicht bij toepassingen waar doorvalpreventie vereist is, zoals bepaald door veiligheidsnorm NBN S 23-002. Dit is het geval bij balustrades, glazen vloeren, dakbeglazing of grote glaspartijen tot op de vloer.

Wat is dubbel gelaagd glas?

Dubbel gelaagd glas is isolatieglas waarbij beide glasplaten gelaagd zijn. Dit biedt verhoogde veiligheid tegen inbraak en akoestische verbetering.

Wat is DG41 gelaagd glas?

DG41 is een type gelaagd veiligheidsglas dat voldoet aan specifieke Europese normen voor inbraakwering en veiligheid. Het is vaak terug te vinden in buitentoepassingen zoals borstweringen, windschermen en balustrades aangezien de gebruikte folie stijver is. Hierdoor zal hij bij breuk minder rap plooien, wat veiliger is op hoogte. Ook is de folie bestand tegen water in tegenstelling tot de gewone PVB folie.

Hoe herken je gelaagd glas?

Bij gelaagd glas zie je vaak een lichte lijnafdruk of rand waar de tussenlaag zichtbaar is. Vaak staat er ook een markering of code op de afstandhouder in de spouw.

Wat is het verschil tussen gelaagd en gehard glas?

Gelaagd glas blijft bij breuk aan elkaar hangen dankzij de folie, terwijl gehard glas in kleine stukjes breekt. Gelaagd glas is beter tegen doorval of inbraak, gehard glas is beter bestand tegen spanning en klemming zoals bij een deurklem.

Wanneer is het aangeraden gelaagd en gehard glas te combineren?

De combinatie van gehard en gelaagd gebruiken we wanneer het glas onder spanning of geklemd is én er kan op doorval is zoals bijvoorbeeld bij een ingeklemde balustrade of spiderglas. Gehard glas biedt geen bescherming tegen doorval of inbraak, tenzij in combinatie met gelaagd glas.

Wat zijn de voordelen van gelaagd glas ten opzichte van gewoon glas?

Gelaagd glas bestaat uit twee of meer glasplaten met een folie ertussen. Bij breuk blijven de scherven aan de folie kleven, wat het risico op verwondingen sterk vermindert.

Wat betekent 33.2 bij gelaagd glas?

33.2 bestaat uit twee glasplaten van 3 mm met daartussen twee PVB-folies. Elke standaard PVB-folie is ongeveer 0,38 mm dik.

Is gelaagd glas geschikt tegen doorvallen?

Ja, een geschikte samenstelling van gelaagd veiligheidsglas wordt gebruikt wanneer bescherming tegen doorval vereist is. De exacte glassamenstelling hangt af van de toepassing en projectvoorwaarden.

Is gelaagd glas hetzelfde als dubbel glas?

Nee. Bij gelaagd glas zijn de glasplaten met folie aan elkaar verbonden. Bij dubbel glas zit er een afgesloten spouw tussen twee glasbladen. Beide technieken kunnen wel met elkaar gecombineerd worden.
